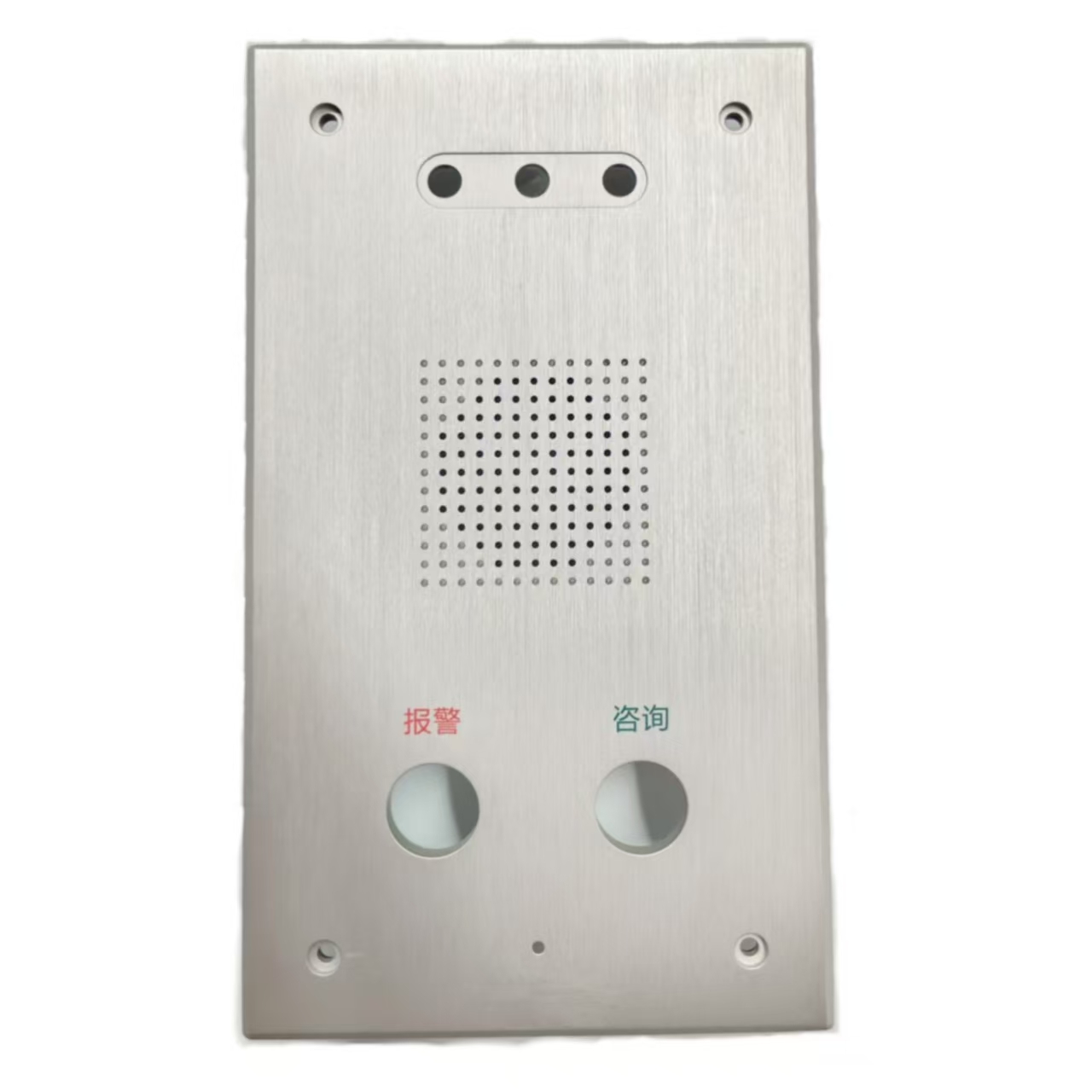

La différence mécanique entre les processus de fabrication de l’aluminium dicte le succès ou l’échec des composants. L"extrusion forme une forme continue par déformation plastique. Il pousse le métal chauffé à travers une matrice en acier. À l’inverse, l’usinage CNC soustrait de la matière à un bloc solide. Il utilise des outils de coupe rotatifs pour obtenir la géométrie finale. Choisir la mauvaise méthode entraîne de graves risques opérationnels. Un mauvais alignement du processus de fabrication avec les exigences des pièces fait perdre du temps à la machine. Vous pourriez subir des temps de cycle CNC inutiles pour les profils linéaires. Alternativement, vous pourriez être confronté à des coûts d’outillage d’extrusion prohibitifs pour des pièces tridimensionnelles complexes et de faible volume. Les ingénieurs doivent évaluer les composants en fonction des contraintes géométriques, de l"intégrité structurelle, des seuils de volume de production et des exigences de tolérance. Comprendre ces variables permet une utilisation stratégique des opérations secondaires. Cela optimise l’économie de l’unité. En analysant les limites mécaniques et les avantages de chaque procédé, les équipes déterminent le chemin le plus efficace depuis la billette brute jusqu"à la pièce finie.
La géométrie dicte la ligne de base : l"extrusion d"aluminium est strictement limitée aux pièces à section transversale constante (profils 2D étendus en 3D), tandis que l"usinage CNC s"adapte à des géométries 3D complexes et multi-axes.
Le volume détermine l"économie : l"extrusion nécessite un investissement initial dans des matrices en acier personnalisées, mais offre des coûts par pièce exceptionnellement bas à grande échelle. L"usinage CNC ne nécessite aucun investissement en outillage physique, mais entraîne des coûts par pièce plus élevés en raison du temps machine et du gaspillage de matériaux.
L"avantage hybride : la solution la plus rentable pour les pièces linéaires complexes est souvent une combinaison des deux : l"extrusion d"une forme proche de la valeur nette et l"utilisation d"un traitement secondaire de profilés en aluminium (CNC) pour des caractéristiques, des trous et des tolérances serrés précis.
Rendement et intégrité des matériaux : l"extrusion génère un minimum de rebuts et produit des structures de grains directionnels bénéfiques, tandis que l"usinage à partir de billettes solides peut entraîner des déchets de matériaux dépassant 70 %, ce qui a un impact direct sur les coûts de production à volume élevé.
Le processus d' extrusion d'aluminium repose sur des presses hydrauliques massives pour forcer les bûches d'aluminium chauffées à travers une matrice en acier profilée sur mesure. Les opérateurs chauffent la billette d'aluminium jusqu'à ce qu'elle soit souple, généralement entre 800 et 900 degrés Fahrenheit. Un vérin hydraulique pousse ensuite le métal ramolli à travers l'ouverture de la filière. Le métal émerge sur une table de sortie sous la forme d'une longueur continue avec un profil en coupe spécifique. Cette méthode excelle dans la création de cavités internes complexes, de structures multi-creuses et de caractéristiques externes continues telles que des ailettes de refroidissement ou des pistes de montage. La première limitation reste strictement géométrique. Le profil doit rester entièrement constant sur toute la longueur de l’extrusion, appelée axe Z. Toute caractéristique nécessitant une modification de cette section transversale, telle qu'un diamètre étagé ou une poche aveugle, ne peut pas être extrudée directement.
La conception des matrices joue un rôle majeur dans les capacités d’extrusion. Les matrices solides produisent des formes simples comme des tiges et des angles. Les matrices de hublot divisent le flux de métal et le rejoignent autour d"un mandrin pour créer des sections creuses. Le frottement entre l’aluminium et les surfaces d’appui de la matrice dicte le débit de métal. Les ingénieurs doivent équilibrer les épaisseurs de paroi pour empêcher le profil de se tordre ou de se déchirer à la sortie de la presse. Après l"extrusion, le profilé subit une trempe, un étirement pour garantir sa rectitude et un vieillissement artificiel dans un four pour obtenir la trempe finale.
Le fraisage et le tournage à commande numérique par ordinateur reposent entièrement sur des principes de fabrication soustractive. Un bloc solide ou une billette d"aluminium est fixé dans un dispositif de maintien de la pièce. Les outils de coupe rotatifs automatisés enlèvent de la matière pour révéler la forme finale. Ce processus permet d"obtenir des sections transversales variables, des détails de surface complexes et des caractéristiques multidirectionnelles sur tous les axes. Les centres d"usinage modernes à 5 axes peuvent articuler simultanément l"outil et la pièce, permettant ainsi des contre-dépouilles et des surfaces aux contours complexes.
La limitation ici est due au temps de cycle, à l"accès aux outils et aux taux d"enlèvement de matière. Les cavités profondes nécessitent des outils longs et minces, sujets au broutage et à la déviation. Les coins internes pointus nécessitent de minuscules fraises en bout qui doivent fonctionner à des vitesses d"avance plus faibles. Des taux d"enlèvement de matière élevés nécessitent un temps machine important, des configurations rigides et des systèmes de refroidissement à haute pression pour évacuer les copeaux. Chaque minute de fonctionnement de la broche ajoute un coût variable direct au composant.
L"usinage manuel et semi-automatique de l"aluminium implique généralement une découpe de base à faible tolérance sur des équipements d"atelier. Les opérateurs utilisent des scies à froid, des perceuses à colonne manuelles et des bras de taraudage pour modifier les extrusions préformées. Cette approche fonctionne bien pour les supports simples, les tâches de coupe à longueur ou les trous de dégagement de base où la précision de la position n"est pas critique. Il nécessite un temps d’installation minimal et utilise un équipement peu coûteux.
L"usinage CNC multi-axes repose sur des parcours d"outils programmés pour exécuter des opérations de haute précision. Les ingénieurs spécifient des équipements CNC pour les pièces structurelles complexes nécessitant une concentricité exacte, des tolérances de position serrées et des interpolations de surface complexes. Les machines CNC utilisent des changeurs d"outils automatiques, des cycles de palpage pour l"alignement des pièces et des capacités de taraudage rigide. Bien que la configuration et la programmation prennent plus de temps, l"exécution automatisée garantit la répétabilité sur des milliers de pièces.
Le principal critère de réussite de l’extrusion est une conception de pièce présentant une section transversale uniforme. Les applications courantes incluent les dissipateurs thermiques, les charpentes structurelles, les systèmes de rails et les boîtiers électroniques. L"avantage distinctif de la conception réside dans la possibilité d"intégrer des éléments fonctionnels directement dans le profil. Des ajustements à pression, des bossages de vis et des joints de verrouillage peuvent être intégrés à la matrice. Cela élimine le besoin d’opérations d’assemblage secondaire, de soudage ou d’assemblage. Si le dessin peut être visualisé comme une forme bidimensionnelle étirée à l’infini dans la troisième dimension, il s’agit d’un candidat idéal pour l’extrusion.
Les ingénieurs doivent respecter des règles de conception spécifiques à l’extrusion. Les épaisseurs de paroi doivent rester aussi uniformes que possible pour éviter toute déformation pendant le refroidissement. Les ailettes à rapport d"aspect élevé nécessitent des conceptions de matrices spécialisées et des vitesses de presse plus lentes. Les rapports de languette (la profondeur d"un canal par rapport à sa largeur) doivent être maintenus dans des limites sûres pour empêcher l"acier de la matrice de se casser sous la pression.
L"usinage CNC est requis lorsque la pièce exige des sections transversales non uniformes, des angles d"intersection ou des caractéristiques qui ne peuvent physiquement pas être poussées à travers une matrice bidimensionnelle. Les critères de réussite impliquent des géométries complexes telles que des formes organiques, des poches localisées et des épaisseurs de paroi variables sur différents plans. Les cloisons aérospatiales, les collecteurs de fluides complexes et les boîtiers de dispositifs médicaux dépendent fortement de l"usinage soustractif.
L"avantage de la conception réside dans une géométrie tridimensionnelle illimitée. Les ingénieurs ont la liberté de concevoir des composants optimisés pour la réduction de poids et des interfaces mécaniques complexes sans se soucier des règles de section constantes. Vous pouvez concevoir des poches de différentes profondeurs, des alésages qui se croisent pour le routage des fluides et des surfaces 3D complexes pour les profils aérodynamiques.
L"adéquation structurelle varie considérablement entre les profils extrudés et les composants usinés solides dans les applications porteuses. Les composants usinés à partir de billettes solides offrent une rigidité et une résistance isotrope supérieures. Cela les rend idéaux pour les environnements de précision et de contraintes élevées, comme les bases de machines-outils ou les éléments structurels de l"aérospatiale. La masse solide offre d"excellentes caractéristiques d"amortissement des vibrations.
Les tiges extrudées modulaires à rainure en T sont confrontées à des limitations techniques concernant la déflexion structurelle, le glissement des joints et l"amortissement mécanique des vibrations. Alors que les extrusions creuses offrent un excellent rapport résistance/poids, un cadre assemblé repose sur des attaches mécaniques. Ces joints peuvent glisser sous de lourdes charges dynamiques. Un cadre monobloc rigide usiné CNC surpassera toujours un cadre extrudé assemblé dans des scénarios de charge dynamique, bien que ce dernier offre une modularité et une facilité d"assemblage inégalées.
Mesure de performances | Billet usiné solide | Profil extrudé creux |
|---|---|---|
Rigidité en torsion | Excellent (masse isotrope) | Modéré (dépend de la sangle interne) |
Amortissement des vibrations | Élevé (la masse solide absorbe la résonance) | Faible à modéré (les sections creuses peuvent sonner) |
Intégrité conjointe | Monolithique (sans joints) | S"appuie sur des fixations mécaniques |
Rapport résistance/poids | Modéré | Excellent |
Les tolérances standard de l"industrie pour les extrusions sont régies par des spécifications telles que ASTM B221 ou EN 755. Ces tolérances tiennent compte des réalités physiques de la poussée du métal chaud à travers l"acier. L"usure des matrices, la dynamique thermique pendant le refroidissement et le processus d"étirement utilisé pour redresser le profil affectent tous la précision dimensionnelle. Par conséquent, les tolérances d’extrusion sont généralement plus souples que les tolérances d’usinage.
Des caractéristiques telles que l’épaisseur de paroi et les dimensions globales du profil présenteront de légères variations d’un lot à l’autre. Une tolérance standard pour une dimension d"un pouce peut être de +/- 0,008 pouces. Les extrusions ont également des tolérances spécifiques en matière de rectitude, de torsion et d"angularité. Les ingénieurs ne peuvent pas s’attendre à une précision d’ajustement des roulements dès la sortie de la presse.
Les machines CNC respectent des tolérances extrêmement strictes, atteignant régulièrement +/- 0,001 pouce ou plus en fonction de l"équipement, de l"outillage et du contrôle thermique de l"environnement de l"atelier. Ce niveau de précision est nécessaire pour les ajustements de roulements, les surfaces d"étanchéité et les composants d"accouplement complexes. L"usinage CNC joue également un rôle essentiel dans l"obtention d"une planéité supérieure et d"une concentricité exacte.
Pour atteindre ces tolérances serrées, les machinistes suivent des étapes spécifiques :
Établissez une configuration de maintien de pièce très rigide pour empêcher la déviation de la pièce.
Utilisez des passes d"ébauche pour éliminer les matériaux en vrac et soulager les contraintes internes.
Laissez la pièce se normaliser à température ambiante.
Exécutez des passes de finition légères avec des fraises en carbure tranchantes et de haute qualité.
Vérifiez les dimensions à l’aide d’un palpage sur machine ou d’une inspection sur MMT.
Le coût initial des filières d’extrusion est relativement faible à modéré. Cela dépend entièrement de la complexité du profil, du nombre de vides creux et de la taille de la presse requise. Une fois la matrice découpée dans de l"acier à outils H13 et nitrurée pour plus de résistance à l"usure, les coûts variables concernent principalement les matières premières et le temps de pressage. En revanche, l’usinage CNC ne nécessite aucun investissement initial en outillage physique. Vous ne payez que la programmation et la configuration des appareils.
Cependant, les coûts variables d’usinage sont nettement plus élevés. La CNC entraîne des taux d’heures machine élevés, une usure continue des outils et des coûts de main-d’œuvre plus élevés pour la configuration et la surveillance. Chaque centimètre cube de matériau retiré coûte de l"argent en termes de temps machine et de dégradation des outils.
Il est essentiel de déterminer le volume de production dans lequel le coût d’une filière d’extrusion est amorti. À faibles volumes, l’usinage à partir d’un stock solide est plus économique car l’absence de coûts d’outillage compense le temps d’usinage plus élevé par pièce. À mesure que le volume augmente, le taux de production rapide de l’extrusion éclipse rapidement l’investissement initial dans la filière.
Le prototypage s"appuie généralement sur la CNC pour valider la conception sans s"engager dans l"outillage. Une fois la conception verrouillée et la production mise à l’échelle, la stratégie s’oriente vers l’extrusion afin de minimiser les coûts unitaires. Si une pièce nécessite un enlèvement de matière important et que le volume annuel dépasse quelques centaines d"unités, l"investissement dans une filière d"extrusion s"avère généralement rentable dès le premier cycle de production.
Le ratio buy-to-fly évalue la quantité de matière première qui se retrouve dans la pièce finale. L’usinage à partir d’un bloc massif gaspille une quantité importante de matière. Dans les applications aérospatiales, il est courant de transformer plus de 80 % des billettes en copeaux. Bien que les copeaux d’aluminium soient recyclables, leur fusion consomme d’énormes quantités d’énergie.
L"extrusion utilise près de 100 % de la billette pour la forme du profil, réduisant ainsi considérablement les dépenses en matières premières. Les seuls rebuts générés sont l"extrémité « bout » de la grume laissée dans la presse et les extrémités de la récolte coupées lors de l"étirage. Ce rendement élevé en matière rend l’extrusion intrinsèquement plus efficace pour les pièces linéaires. Vous ne payez que l’aluminium qui constitue réellement le composant.
La stratégie de fabrication la plus efficace consiste souvent à combiner les deux méthodes. Les ingénieurs utilisent l'extrusion pour créer une forme vierge proche du résultat, capturant l'essentiel de la géométrie. Cette ébauche est ensuite soumise à un usinage CNC pour ajouter des caractéristiques, des poches et des trous précis que l'extrusion ne peut pas réaliser. Ce flux de travail hybride représente l'efficacité maximale du traitement moderne des profilés en aluminium . Il exploite le rendement élevé de l’extrusion avec les tolérances serrées de la fabrication soustractive.
En extrudant d"abord la section complexe, vous éliminez le besoin d"usiner des canaux profonds ou des ailettes externes. La machine CNC n"est responsable que des fonctionnalités localisées. Cette approche nécessite un maintien de pièce spécialisé pour saisir solidement le profilé extrudé sans l"écraser pendant le cycle d"usinage.
Des opérations spécifiques de post-extrusion préparent le profilé à l"assemblage final. Les centres d"usinage de profilés CNC multi-axes sont spécialement conçus pour traiter des pièces longues et extrudées. Ces machines spécialisées effectuent des opérations sur toute la longueur de l"extrusion sans nécessiter plusieurs configurations, garantissant ainsi une précision de positionnement sur de longues distances.
Les opérations secondaires courantes comprennent :
Entailles pour créer des joints sans couture ou préparer des nœuds imbriqués pour les cadres structurels.
Perçage et taraudage rigide pour intégration de fixations.
Surfaçage pour obtenir des surfaces de contact de grande planéité.
Interpolation d"alésages de roulements précis ou de trous de goupilles d"alignement.
Commencer avec un profil extrudé réduit les besoins d"enlèvement de matière CNC de 80 à 90 pour cent. Au lieu de monopoliser un bloc solide de billettes avec des passes d"ébauche lourdes, la machine CNC n"a besoin que d"effectuer des passes de finition légères et la création de caractéristiques localisées. Cela réduit considérablement les temps de cycle des machines.
Des temps de cycle plus courts signifient un débit plus élevé et des coûts variables inférieurs. Cela réduit également l"usure des outils de coupe, ce qui permet d"économiser de l"argent sur les fraises en carbure coûteuses. La stratégie de forme quasi nette est fondamentale pour la production en grand volume de pièces linéaires complexes. Il permet aux fabricants de maximiser la disponibilité de la broche pour un travail de précision de grande valeur plutôt que pour un enlèvement de matière de base.
La déformation plastique inhérente à l"extrusion affecte la structure des grains du métal. Il crée un alignement longitudinal qui améliore la résistance à la traction et la ténacité le long de l"axe d"extrusion par rapport aux alliages coulés isotropes. Les alliages extrudés courants, tels que le 6061-T6 et le 6063-T5, offrent une excellente usinabilité.
Lors de l"usinage secondaire, le 6061-T6 présente un contrôle prévisible des copeaux. Il se brise en petits copeaux plutôt que de former de longs nids d"oiseaux filandreux qui obstruent la machine. Il permet des vitesses de coupe agressives et minimise l’usure des outils. Le 6063-T5 est légèrement plus doux et souvent utilisé pour les applications architecturales où la finition de surface après anodisation est primordiale. Les deux sont supérieurs à de nombreuses alternatives moulées pour les opérations secondaires de précision.
Un usinage intensif dans un profilé extrudé peut libérer les contraintes internes emprisonnées pendant le processus de formage et de trempe. Lorsque vous usinez la « peau » extérieure de l’extrusion, la répartition inégale des contraintes entraîne une déformation, une courbure ou une torsion de la pièce hors tolérance. Il s"agit d"un risque majeur pour les composants longs et minces.
Pour atténuer ce risque, les ingénieurs doivent spécifier les traitements thermiques appropriés. Demander un état T6511 signifie que l"extrusion a été traitée thermiquement et étirée mécaniquement pour soulager les contraintes internes. De plus, l"optimisation des trajectoires des outils CNC pour équilibrer l"enlèvement de matière de manière égale sur les deux côtés de la pièce permet de maintenir la stabilité dimensionnelle pendant le processus d"usinage.
L"extrusion nécessite une fabrication de matrices personnalisées et implique généralement des quantités minimales de commande. Une course standard peut nécessiter un minimum de 1 000 livres. Cela prolonge les délais de livraison initiaux et immobilise le capital dans les stocks. De plus, le premier passage d"une nouvelle matrice nécessite souvent des corrections. Le matricien doit ajuster manuellement l’acier pour amener le profil dans les tolérances.
Une stratégie d"atténuation standard consiste à utiliser l"usinage CNC à partir de billettes solides pour une production initiale en faible volume et une validation sur le terrain. Pendant que ces prototypes usinés sont testés et vendus, la filière d"extrusion est découpée, testée et corrigée. Cela permet une transition transparente vers une production en grand volume une fois la conception finalisée et la demande à l’échelle.
Auditez votre bibliothèque CAO actuelle pour identifier les composants avec des sections transversales constantes qui peuvent être converties en extrusions de forme proche de la valeur nette.
Calculez le ratio achat-vol pour vos pièces usinées en plus grand volume afin de déterminer les économies de matériaux potentielles.
Demandez un devis de profil d"extrusion de forme proche du net pour toute pièce linéaire dépassant 1 000 unités par an.
Mettez à jour vos dessins techniques pour spécifier la trempe T6511 pour les pièces extrudées nécessitant un fraisage secondaire important pour éviter le gauchissement.
R : Les surfaces extrudées présentent des lignes de matrice et des imperfections mineures des surfaces d"appui en acier. L"obtention d"une véritable finition miroir nécessite des opérations secondaires telles que le polissage mécanique, le surfaçage fin CNC ou l"avivage chimique avant l"anodisation.
R : Les délais de livraison pour les nouvelles matrices d"extrusion varient généralement de deux à six semaines. Cela dépend de la complexité du profil, de la taille de la matrice et de la charge de travail actuelle de l"outilleur-ajusteur. Les corrections peuvent ajouter une semaine supplémentaire.
R : Les pièces extrudées présentent une résistance directionnelle en raison de leur structure de grain longitudinal. Ils sont très résistants le long de l’axe d’extrusion. La billette usinée isotrope offre une résistance plus uniforme sur tous les axes en fonction de l"alliage et de l"état spécifiques.
R : Oui, un seul profilé d"extrusion peut présenter différentes épaisseurs de paroi sur sa section transversale. Cependant, l"épaisseur doit rester constante sur toute la longueur du profilé. Des variations extrêmes d"épaisseur peuvent provoquer une déformation lors du refroidissement.
R : Le gauchissement se produit lorsque l"usinage enlève du matériau de manière inégale, libérant ainsi les contraintes internes emprisonnées pendant le processus d"extrusion et de trempe. L’utilisation de produits sans contrainte comme le T6511 et l’équilibrage de l’enlèvement de matière permettent d’éviter ce problème.
R : Non, les filetages internes ne peuvent pas être extrudés directement. L"extrusion peut créer un trou pilote précis, souvent appelé bossage de vis. Les filetages réels doivent être ajoutés via des opérations secondaires de taraudage CNC ou de fraisage de filetage.
