La sélection d'un processus de fabrication est un calcul strict de la rentabilité de l'unité, de l'intégrité structurelle et du délai de mise sur le marché. Lors de l'ingénierie de composants nécessitant une section transversale continue, la méthode choisie dicte les dépenses d'investissement initiales et l'évolutivité de la production à long terme. L'extrusion d'aluminium offre une solution mécanique très efficace à ce défi d'ingénierie.
Le concept de base fonctionne sur un principe mécanique simple : tout comme forcer l'argile à travers une matrice façonnée, le processus pousse le métal solide à travers une ouverture en acier découpée avec précision pour créer des formes continues et haute fidélité connues sous le nom de profilés d'extrusion d'aluminium . Cela permet aux ingénieurs de placer le matériau exactement là où les charges structurelles l'exigent, éliminant ainsi le poids inutile.
Pour tirer parti de ce processus, il faut équilibrer les coûts d’outillage initiaux avec l’évolutivité de la production, en garantissant que la méthode choisie répond à des tolérances dimensionnelles strictes et à des critères de performance des matériaux. Vous devez comprendre le processus mécanique, les contraintes de conception des profils et les critères d"évaluation des partenaires d"extrusion afin d"atténuer les risques liés à la chaîne d"approvisionnement et à la qualité.
ROI de l"outillage : les matrices d"extrusion sont nettement moins coûteuses et plus rapides à produire que les moules de moulage sous pression, ce qui rend l"extrusion très viable pour les séries de production en volume moyen et élevé.
La science des matériaux dicte la faisabilité : le choix de l"alliage (par exemple, 6063 pour l"extrudabilité et la finition contre 6061 pour la résistance structurelle) a un impact direct sur la vitesse de la presse, l"usure de la matrice et le coût final de la pièce.
Conception pour la fabrication (DFM) : l"optimisation des profils d"extrusion d"aluminium pour une épaisseur de paroi uniforme et une taille de cercle circonscrit (CCD) appropriée empêche la distorsion dimensionnelle et réduit les taux de rejet.
Consolidation des fournisseurs : la sélection d"un partenaire d"extrusion avec des opérations secondaires en interne (usinage CNC, anodisation, assemblage) réduit considérablement les délais de livraison et les frictions logistiques.
Comprendre le cycle d"extrusion nécessite d"examiner les forces thermiques et mécaniques appliquées à la matière première. Le processus transforme une billette brute en un composant structurel fini grâce à une séquence précise d"opérations.
Étape 1 : Préparation de la filière et préchauffage : Le processus commence par la préparation de la filière d'extrusion d'acier H13. Avant de pousser un métal, la matrice doit être préchauffée entre 850°F et 900°F. Cela évite les chocs thermiques lorsque l'aluminium chaud entre en contact et optimise le flux de métal à travers les ouvertures complexes. Les matrices froides craqueront sous l’immense pression de la presse.
Étape 2 : Sélection et préchauffage des billettes : Une billette d'aluminium solide est sélectionnée et chauffée jusqu'à son état plastique, généralement entre 800°F et 925°F. L’objectif est de ramollir suffisamment le métal pour qu’il puisse s’écouler sous pression sans atteindre son point de fusion, tout en conservant ses propriétés métallurgiques à l’état solide. Le chauffage se fait généralement dans un four à gaz ou à induction.
Étape 3 : Lubrification et chargement : Pour empêcher la billette chauffée de se souder aux composants de la presse, les opérateurs appliquent des agents de démoulage comme du carbone ou du nitrure de bore sur le bloc factice. Une fois lubrifiée, la billette est transférée dans le conteneur de la presse, prête pour le cycle d'extrusion.
Étape 4 : Force du vérin et phase de pressage : Un vérin hydraulique force la billette plastifiée contre la paroi du conteneur. Selon la taille de la presse et l'alliage, cela génère une pression immense allant de 100 à 15 000 tonnes, poussant l'aluminium vers la matrice. Le métal s'écrase contre la face de la matrice, créant une pression jusqu'à ce qu'il perce l'ouverture.
Étape 5 : Émergence et physique de l'écoulement : Sous une pression extrême, le métal s'écoule à travers l'ouverture de la filière. Il occupe l'espace négatif de la conception de la matrice, émergeant comme un profil continu qui correspond à la section transversale d'ingénierie. Le frottement contre les parois de la matrice fait que les bords extérieurs du profilé s'écoulent légèrement plus lentement que le centre.
Étape 6 : Sortie et refroidissement guidés (trempe) : Lorsque le profilé émerge sur la table de sortie, il subit un refroidissement par trempe à l'aide de pulvérisations d'eau ou d'air pulsé. La vitesse de refroidissement verrouille les propriétés mécaniques et empêche la distorsion à mesure que le métal se solidifie. Le taux de trempe doit être strictement contrôlé pour répondre aux exigences spécifiques en matière de revenu.
Étape 7 : Cisaillement à la table de sortie : Étant donné que l'extrusion apparaît comme une longueur continue, elle doit être coupée. Un processus de cisaillement à chaud coupe le profilé en longueurs gérables à sa sortie de la presse, lui permettant d'être déplacé vers la station suivante sans interrompre le cycle de la presse.
Étape 8 : Refroidissement et étirement mécanique : Les extrusions coupées sont transférées sur un lit de refroidissement. Une fois suffisamment refroidis à température ambiante, ils sont étirés mécaniquement. Des pinces maintiennent les deux extrémités et un vérin hydraulique tire le profilé au-delà de sa limite d'élasticité (généralement un étirement de 1 à 2 %). Cela soulage les contraintes résiduelles internes introduites lors du pressage et corrige la rectitude dimensionnelle.
Étape 9 : Découpe de précision aux longueurs finies : Après étirement, les profilés sont déplacés vers une station de sciage. Des scies circulaires à grande vitesse coupent les profilés étirés aux longueurs exactes spécifiées par le client, les préparant pour le traitement thermique final.
Étape 10 : Trempe et vieillissement thermique (artificiel ou naturel) : La dernière étape implique un traitement thermique contrôlé dans des fours de vieillissement. En fonction de l'état requis (tel que T4, T5 ou T6), ce processus précipite les éléments d'alliage pour verrouiller la limite d'élasticité et la dureté finales de l'aluminium. T6, par exemple, nécessite de maintenir le métal à environ 350°F pendant 8 heures.
Les ingénieurs choisissent l’aluminium extrudé car il résout simultanément plusieurs problèmes mécaniques et environnementaux. Les propriétés matérielles de l"aluminium combinées à la liberté géométrique de l"extrusion créent une solution de fabrication très polyvalente.
L"aluminium offre une intégrité structurelle comparable à l"acier mais pour un tiers du poids. Ce rapport résistance/poids exceptionnel maximise la capacité de charge utile dans le transport et améliore l"efficacité énergétique dans diverses applications industrielles. Les machines lourdes, les châssis automobiles et les composants aérospatiaux s"appuient largement sur cette caractéristique pour atteindre des objectifs de poids stricts sans sacrifier la capacité de charge.
L’aluminium forme naturellement une couche d’oxyde microscopique et protectrice lorsqu’il est exposé à l’oxygène. Cette couche auto-cicatrisante offre une excellente résistance à la corrosion, protégeant les composants structurels même dans des environnements difficiles ou corrosifs sans avoir besoin de revêtements supplémentaires. Si la surface est rayée, la couche d’oxyde se reforme instantanément, empêchant ainsi la rouille de compromettre l’intégrité structurelle de la pièce.

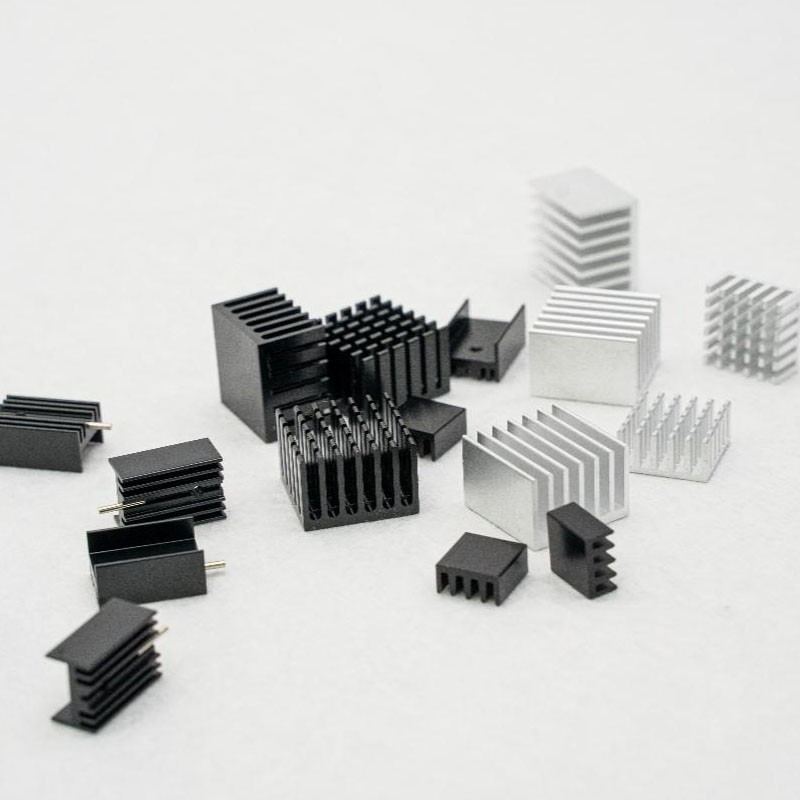

L"aluminium extrudé est hautement conducteur, ce qui en fait le premier choix pour les dissipateurs thermiques, les barres omnibus et les composants de transmission de puissance. Il dissipe efficacement la chaleur et conduit l’électricité, surpassant ainsi de nombreuses alternatives plus lourdes. Le processus d"extrusion permet la création de géométries d"ailettes complexes qui maximisent la surface de dissipation thermique.
L"aluminium est recyclable à l"infini. Le processus de recyclage conserve toutes les propriétés métallurgiques tout en nécessitant 95 % moins d"énergie que la production d"aluminium primaire. Cela offre des avantages environnementaux et financiers importants, soutenant une économie circulaire durable. Les déchets issus du processus d"extrusion sont régulièrement fondus et refondus en nouvelles billettes.
Le processus d’extrusion offre une immense flexibilité de conception. Les ingénieurs peuvent concevoir des profils qui placent le matériau exactement là où les charges structurelles l"exigent, éliminant ainsi le poids inutile et intégrant plusieurs fonctions dans une seule pièce. Les bossages de vis, les joints à encliquetage et les charnières à verrouillage peuvent être extrudés directement dans le profilé, réduisant ainsi le temps d"assemblage et le nombre de pièces.
Propriété | Aluminium (6061-T6) | Acier doux (A36) | Avantage |
|---|---|---|---|
Densité (g/cm³) | 2.70 | 7.85 | L"aluminium pèse environ 1/3 du poids de l"acier. |
Limite d"élasticité (MPa) | 276 | 250 | Résistance comparable, rapport résistance/poids supérieur. |
Conductivité thermique (W/m·K) | 167 | 50 | L"aluminium dissipe la chaleur 3 fois plus rapidement. |
Résistance à la corrosion | Élevé (auto-passivant) | Faible (nécessite un revêtement) | L"aluminium survit aux environnements difficiles sans traitement. |
La conception pour l’extrusion nécessite une solide compréhension de la dynamique des flux de métaux. Des profils mal conçus entraîneront une usure inégale des matrices, des vitesses de presse lentes et des taux de rebut élevés. Le respect des principes de conception pour la fabrication (DFM) garantit que le profil peut être produit de manière efficace et précise.
Les profils sont classés comme pleins, semi-creux ou creux. Les profilés pleins sont les plus simples et les plus économiques à produire. Les profils creux nécessitent des matrices de hublot complexes, qui augmentent les coûts d"outillage mais réduisent considérablement le poids du matériau et permettent des canaux internes. Les profils semi-creux comportent des vides partiellement fermés avec des rapports de languette élevés, ce qui peut exercer une contrainte immense sur l"outillage de matrice pendant l"extrusion.
L"épaisseur minimale de la paroi dépend fortement de l"alliage choisi et de la taille du profil. Lors de la conception, évitez les transitions brusques entre les murs épais et minces. Des épaisseurs de paroi inégales entraînent un refroidissement inégal, ce qui peut provoquer des marques d"évier, des déformations et une instabilité dimensionnelle. Une règle générale est de maintenir les variations d’épaisseur des parois dans un rapport de 2 : 1. Si une paroi épaisse rencontre une paroi mince, utilisez un rayon généreux pour faciliter la transition et favoriser un écoulement uniforme du métal.
La taille du cercle circonscrit (CCD) est le plus petit cercle qui entoure complètement la section transversale du profil. Le CCD dicte la taille de presse requise. Concevoir des profils qui dépassent les capacités de presse standard de 8 ou 10 pouces limitera les options de vos fournisseurs et augmentera les coûts de production. Un CCD plus grand nécessite une billette plus grosse et une presse d"un tonnage plus élevé pour pousser le métal à travers la matrice.
Les tolérances standard de l"industrie s"appliquent à la plupart des extrusions, mais des tolérances de précision peuvent être obtenues grâce à une conception minutieuse de la matrice et à un contrôle du processus. La conception des profilés a également un impact sur la visibilité des lignes d"extrusion, qui dicte le niveau de préparation requis pour la finition secondaire comme l"anodisation. Les grandes surfaces planes ont tendance à présenter des lignes de découpe mineures ; l"ajout de légères couronnes ou dentelures peut masquer ces imperfections.
Maintenir les épaisseurs de paroi aussi uniformes que possible pour éviter toute déformation pendant la phase de trempe.
Utilisez des rayons standard (minimum 0,015 pouces) sur tous les coins pointus pour éviter la casse de la matrice.
Limitez les canaux profonds et étroits (rapports de langue élevés) pour réduire le risque de défaillance de l"outil.
Concevez des profils symétriques lorsque cela est possible pour garantir un flux de métal équilibré à travers la matrice.
Pour sélectionner la bonne méthode de fabrication, il faut comparer les déchets de matériaux, les coûts d"outillage et la vitesse de production. L"extrusion excelle dans des applications spécifiques mais doit être évaluée par rapport à l"usinage, au moulage et au formage.
L"extrusion offre un rapport achat-vol supérieur, ce qui signifie que moins de matériaux sont gaspillés par rapport à l"usinage d"une pièce à partir d"un bloc solide. L"extrusion est le choix idéal pour les sections transversales continues et les volumes élevés. Cependant, l’usinage CNC reste nécessaire pour créer des géométries 3D complexes qui ne peuvent être extrudées. Souvent, l"extrusion est utilisée pour créer une forme proche du résultat, qui est ensuite légèrement usinée CNC pour ajouter des caractéristiques spécifiques telles que des trous transversaux ou des poches, combinant l"efficacité de l"extrusion avec la précision de l"usinage.
Le moulage sous pression nécessite des moules en acier coûteux et des délais de livraison plus longs. Les outils d’extrusion sont nettement moins chers et plus rapides à produire. De plus, l’extrusion évite les problèmes de porosité interne courants dans le moulage sous pression, ce qui permet d’obtenir des pièces nettement plus résistantes sous charge de traction. Le moulage sous pression est mieux adapté aux formes 3D complexes et non linéaires, tandis que l"extrusion domine les composants structurels linéaires.
Le profilage est très efficace pour les formes uniformes à parois minces, mais nécessite des coûts d"installation élevés et des volumes de production massifs pour justifier l"outillage. L"extrusion est largement préférable pour les profils complexes à plusieurs chambres. Il permet de varier les épaisseurs de paroi et de réaliser des caractéristiques internes complexes que le profilage ne peut tout simplement pas réaliser. Le profilage se limite au pliage de tôles, tandis que l"extrusion pousse le métal solide dans des sections transversales entièrement nouvelles.
Méthode de fabrication | Coût de l"outillage | Délai de mise en œuvre | Capacité géométrique | Déchets de matériaux |
|---|---|---|---|---|
Extrusion d"aluminium | Faible (500 $ - 3 000 $) | 3 à 6 semaines | Coupes 2D complexes, vides internes | Faible |
Usinage CNC | Aucun (luminaire seulement) | 1 à 3 semaines | Géométries 3D complexes | Haut |
Moulage sous pression | Élevé (10 000 $ et plus) | 8 à 12 semaines | Formes 3D complexes, parois fines | Faible |
Profilage | Moyen à élevé | 6 à 10 semaines | Profilés simples et uniformes à parois minces | Faible |
L"alliage que vous spécifiez dicte la vitesse de la presse, la durée de vie de la matrice et les propriétés mécaniques finales de la pièce. Tous les alliages d’aluminium ne peuvent pas être extrudés efficacement.
Les alliages de la série 6000 sont les bêtes de somme de l’industrie de l’extrusion. L"alliage 6063 offre une finition de surface supérieure et une extrudabilité élevée, ce qui le rend idéal pour une utilisation architecturale et des dissipateurs thermiques. L"alliage 6061 offre une limite d"élasticité plus élevée pour les applications structurelles, bien qu"il s"extrude plus lentement et s"use plus rapidement. L"alliage 6005A constitue une alternative polyvalente, offrant une meilleure extrudabilité que le 6061 avec une résistance comparable.
Les alliages durs sont généralement réservés aux applications aérospatiales et de défense nécessitant une résistance extrême. Cependant, ces alliages présentent des réalités de fabrication : ils nécessitent un tonnage de presse beaucoup plus élevé, des vitesses d"extrusion plus lentes et entraînent une usure plus rapide des matrices, ce qui augmente considérablement les coûts unitaires. Les alliages comme le 7075 ne peuvent pas être extrudés dans des formes creuses complexes en raison de l"immense pression requise, ce qui les limite à des profils solides plus simples.
Votre partenaire d’extrusion doit disposer de l’équipement et des systèmes de contrôle qualité appropriés. Une inadéquation entre la conception de votre profil et les capacités de la presse du fournisseur entraînera des défaillances dimensionnelles et des retards de production.
Évaluez un fabricant en fonction de la taille de ses presses, de sa plage de tonnage et de ses capacités en matière de diamètre de billette. Assurez-vous que leur équipement est conforme aux exigences CCD de votre projet. Un profil de 10 pouces ne peut pas être poussé sur une presse de 7 pouces. Vérifiez que le fournisseur dispose du tonnage approprié pour pousser votre alliage spécifique à travers la géométrie de matrice requise.
Le partenariat avec des extrudeurs qui conçoivent et découpent leurs propres matrices offre des avantages distincts. L"outillage interne permet des cycles d"itération plus rapides, un contrôle qualité plus strict du profil de matrice et une réduction des risques de propriété intellectuelle par rapport à l"externalisation de la création de matrices. Lorsqu"une matrice doit être corrigée (essai de matrice), un atelier d"outillage interne peut effectuer des ajustements en quelques heures plutôt qu"en quelques jours.
Vérifiez que le fournisseur maintient les certifications nécessaires comme ISO 9001 ou AS9100. Des protocoles de test robustes sont essentiels pour les applications à haute fiabilité. Recherchez la spectrométrie pour la composition des alliages, les essais de traction pour les propriétés mécaniques et les machines à mesurer tridimensionnelles (MMT) pour la précision dimensionnelle. Demandez à voir leurs plans de contrôle qualité et leurs rapports d’inspection du premier article (FAI).
Sélectionnez un fournisseur capable de gérer les opérations secondaires en interne. Des fonctionnalités telles que le routage CNC, l"anodisation, le revêtement en poudre et l"intégration de la gestion thermique éliminent les retards dans la chaîne d"approvisionnement multi-fournisseurs et réduisent les frictions logistiques globales. Le déplacement des extrusions brutes vers un atelier d"usinage distinct, puis vers une anodiseur distincte, entraîne des coûts d"expédition énormes et des angles morts en matière de contrôle qualité.
Pour mettre en œuvre avec succès des composants extrudés dans votre gamme de produits, vous devez aligner vos conceptions techniques sur les réalités physiques de la presse d"extrusion. Suivez ces prochaines étapes pour faire passer votre projet du concept à la production :
Finalisez vos modèles CAO et calculez la taille exacte du cercle circonscrit (CCD) pour déterminer les besoins de la presse.
Examinez toutes les épaisseurs de paroi et les rayons d’angle pour garantir la conformité aux directives DFM d’extrusion standard.
Rédigez une demande de devis (RFQ) complète détaillant les projections de volume annuel, les exigences spécifiques en matière d"alliage et de trempe et les opérations secondaires requises.
Auditez les fournisseurs potentiels en fonction de leurs capacités d’outillage internes et de l’alignement du tonnage de la presse.
R : Les coûts d"outillage sont relativement faibles, allant généralement de 500 $ à 3 000 $. Le prix exact dépend de la complexité du profil, de sa taille et s"il s"agit d"une forme pleine ou creuse nécessitant une matrice de hublot.
R : L’épaisseur minimale de paroi dépend de l’alliage et de la taille du profil. Pour les profils standards 6063, elle varie généralement de 0,040" à 0,060". Les alliages plus durs nécessitent des parois minimales plus épaisses pour être extrudés avec succès.
R : Le délai standard pour la création de matrices personnalisées et les échantillons initiaux est généralement de 3 à 6 semaines, en fonction du retard actuel du fournisseur et de la complexité de la conception de la matrice.
R : La trempe T5 signifie que le profilé est refroidi à partir de la température d"extrusion, puis vieilli artificiellement dans un four. La trempe T6 implique un traitement thermique de solution plus rigoureux, une trempe rapide et un vieillissement artificiel pour obtenir une résistance maximale.
R : Oui, en particulier les alliages de la série 6000. Cependant, le soudage provoque une perte localisée de revenu et de résistance dans la zone affectée thermiquement, qui doit être prise en compte dans la conception structurelle.
R : Les défauts de surface sont généralement causés par l"usure de la matrice, une température de billette inappropriée, une vitesse d"extrusion excessive ou des impuretés dans la billette d"aluminium elle-même. Un contrôle strict du processus est nécessaire pour maintenir la qualité de la surface.
