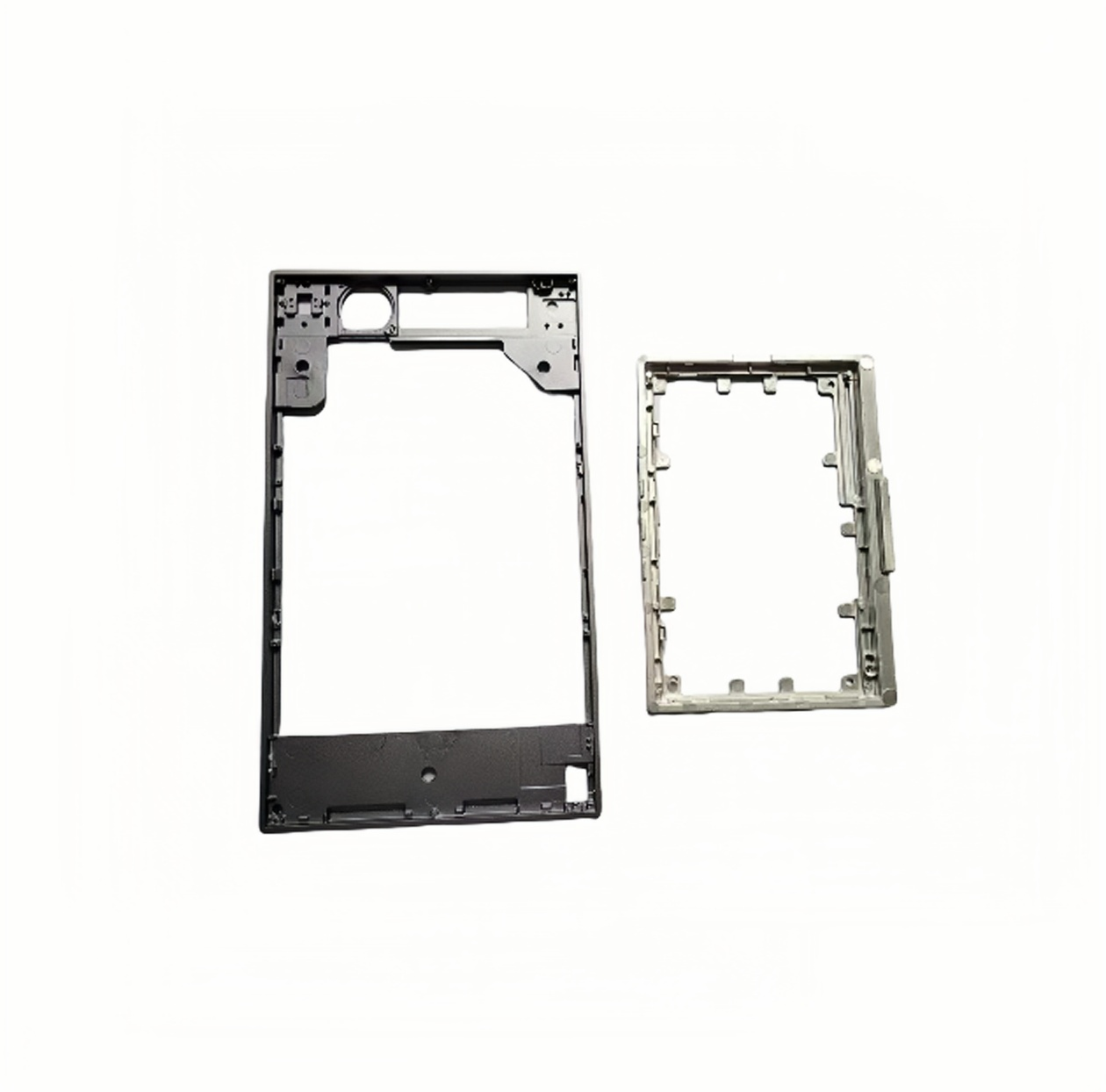

Pourquoi le moulage sous pression d’aluminium est-il bon pour la production de masse ?

La fabrication de composants métalliques à grande échelle présente un défi d"ingénierie distinct : maintenir des tolérances dimensionnelles strictes tout en réduisant de manière agressive les coûts unitaires à des volumes élevés. Les méthodes à faible volume comme l"usinage CNC excellent en termes de précision mais deviennent rapidement des goulots d"étranglement à mesure que les exigences de production augmentent. La nature soustractive de l’usinage entraîne un gaspillage de matériaux important, des temps de cycle prolongés et des frais de main-d’œuvre élevés, ce qui le rend insoutenable pour des séries de production en série de milliers ou de millions d’unités.

Pour surmonter ces limitations, les fabricants se tournent vers des procédés d’injection de métal à haute pression. Cette approche sert de norme industrielle pour la production de composants métalliques en grand volume, offrant une voie éprouvée de mise à l’échelle sans sacrifier l’intégrité des pièces. En injectant du métal en fusion dans des moules en acier trempé sous une pression immense, le processus consolide des assemblages complexes en composants uniques, réduit les temps de cycle à quelques secondes seulement et réduit considérablement le gaspillage de matériaux. Cet article fournit une évaluation technique de la viabilité économique, des capacités d"ingénierie et des réalités de mise en œuvre de cette méthode de fabrication, aidant les équipes d"ingénierie à déterminer quand il s"agit du bon choix pour leurs lignes de production.

Principaux à retenir

• ROI dépendant du volume : les coûts d"outillage initiaux élevés sont compensés par des coûts unitaires exceptionnellement bas, ce qui rend le processus économiquement viable généralement uniquement au-dessus des seuils de production de 5 000 à 10 000 unités.

• Efficacité de forme quasi nette : le processus produit des géométries complexes et des parois minces avec des tolérances serrées, réduisant considérablement, mais pas toujours éliminant, le besoin d"usinage secondaire.

• Performance des matériaux : les pièces moulées sous pression en aluminium offrent un rapport résistance/poids optimal, une excellente conductivité thermique et une stabilité dimensionnelle élevée dans diverses conditions environnementales.

• Finition de surface supérieure : la qualité de la surface hors du moule est exceptionnellement lisse et sans imperfections, minimisant ainsi le besoin de post-traitement cosmétique par rapport aux méthodes de moulage alternatives.

• Contraintes de conception : une mise en œuvre réussie nécessite le strict respect des principes de conception pour la fabricabilité (DFM), car certaines formes « simples » peuvent être étonnamment difficiles à couler sans défauts comme la porosité.

L’économie du moulage sous pression dans la fabrication en grand volume

Comprendre la dynamique financière de la fabrication à grand volume nécessite une répartition claire des dépenses d'investissement par rapport aux coûts opérationnels. Le principal obstacle à l’entrée dans le secteur du moulage sous pression est l’investissement initial important requis pour l’outillage. Les moules en acier trempé doivent être usinés avec précision pour résister à des contraintes thermiques et mécaniques extrêmes. Cependant, une fois le moule validé, les dépenses opérationnelles par unité chutent précipitamment. Le seuil de rentabilité par rapport à l’usinage CNC se situe généralement entre 5 000 et 10 000 unités. Au-delà de ce seuil, le coût amorti de l'outillage devient négligeable, et la matière première et les temps de cycle rapides dictent le coût final de la pièce, ce qui entraîne des économies massives sur le cycle de vie du produit.

Les taux de production sont ceux où ce processus dépasse réellement les méthodes de fabrication alternatives. La mécanique repose sur une injection à haute pression suivie d"un refroidissement rapide dans la cavité du moule. L’aluminium transférant efficacement la chaleur, le métal se solidifie presque instantanément. Les temps de cycle sont souvent mesurés en secondes plutôt qu"en minutes ou en heures nécessaires à l"usinage. Ce délai d"exécution rapide permet aux installations de produire des milliers de pièces par semaine à partir d"un seul moule. Une telle production à grande vitesse réduit directement les délais de mise sur le marché et permet aux entreprises de répondre de manière dynamique aux pics de demande sans étendre l"empreinte de leur atelier d"usinage.

La durée de vie des outils est un autre facteur économique critique. Un moule en acier bien conçu utilisé pour les alliages d"aluminium dure généralement entre 50 000 et 100 000 tirs avant de nécessiter une remise à neuf majeure. La durée de vie exacte dépend fortement de l"alliage spécifique utilisé, de la complexité de la géométrie de la pièce et des températures de fonctionnement. Une maintenance de routine est obligatoire pour éviter des problèmes tels que les éclairs (où le métal s"infiltre entre les moitiés du moule) et la dérive dimensionnelle causée par la fatigue thermique et l"érosion. La budgétisation de l"entretien périodique des moules garantit une qualité constante des pièces et prolonge la durée de vie globale de l"investissement en capital.

Pour maximiser la durée de vie de votre investissement en outillage, mettez en œuvre un calendrier de maintenance strict. Voici les procédures standard que nous suivons en atelier :

1. Inspectez la cavité du moule pour vérifier la chaleur et détecter les microfissures tous les 10 000 tirs.

2. Nettoyez et lubrifiez quotidiennement les broches d"éjection pour éviter le grippage et le collage des pièces.

3. Vérifiez l"alignement des moitiés du moule pour éviter la génération de bavures le long de la ligne de joint.

4. Surveillez les débits des conduites de refroidissement pour garantir une régulation thermique uniforme dans tout l’outil.

Avantages techniques des pièces moulées sous pression en aluminium

La précision est une caractéristique de l’injection de métal à haute pression. Le processus atteint régulièrement des tolérances standard de ±0,002 pouces par pouce, surpassant pratiquement toute autre méthode de coulée de production en série. La pression extrême force le métal en fusion dans chaque détail microscopique de la cavité du moule, garantissant ainsi une haute fidélité au modèle CAO original. Cette précision dimensionnelle permet aux ingénieurs de concevoir des pièces d"assemblage complexes en toute confiance, sachant que l"intégrité structurelle et l"ajustement resteront cohérents sur des dizaines de milliers de cycles de production.

La possibilité de fondre des géométries complexes et des parois minces change radicalement la façon dont les ingénieurs abordent la conception de produits. Au lieu de concevoir des assemblages en plusieurs parties nécessitant du soudage, du rivetage ou de la fixation, les équipes peuvent consolider ces caractéristiques en des pièces uniques en aluminium moulé sous pression . Le processus permet d’atteindre confortablement des épaisseurs de paroi aussi faibles que 0,040 pouces (1 mm) tout en conservant la rigidité structurelle. Cette capacité est particulièrement précieuse dans les industries où les contraintes d'espace et la réduction de poids sont essentielles, car elle élimine l'encombrement et les points de défaillance associés aux fixations mécaniques.

Hors du moule, la finition de surface est exceptionnellement lisse et largement sans imperfections. Contrairement au moulage au sable, qui laisse une texture rugueuse et granuleuse nécessitant un meulage approfondi, l"injection à haute pression contre l"acier poli donne une pièce prête pour de nombreuses applications finales. Cette qualité de surface inhérente minimise le besoin de post-traitement cosmétique coûteux et long. Lorsque des revêtements esthétiques ou protecteurs spécifiques sont requis, la surface de base lisse assure une excellente adhérence et un aspect uniforme.

Les propriétés des matériaux augmentent encore l’utilité de ces composants. Les alliages courants comme l"A380, l"A360 et l"A383 offrent un rapport résistance/poids exceptionnel. Ils sont intrinsèquement légers mais suffisamment robustes pour supporter des charges mécaniques importantes. De plus, ces alliages offrent une excellente conductivité thermique, une résistance naturelle à la corrosion et un blindage EMI/RFI inhérent. Ces caractéristiques les rendent indispensables dans les applications automobiles, où la réduction du poids du véhicule est primordiale, et dans les boîtiers électroniques, où la dissipation thermique et la protection contre les interférences de signal sont obligatoires.

La réalité du post-traitement : l"usinage est-il toujours nécessaire ?

Une idée fausse courante dans le secteur manufacturier est que le moulage du métal produit des pièces entièrement finies directement à partir du moule. En réalité, le processus est mieux défini comme étant une forme proche du net. Même si la géométrie globale, les cavités internes et les profils extérieurs sont formés avec une grande précision, certaines exigences fonctionnelles dépassent les capacités de n"importe quelle méthode de coulée. Reconnaître la distinction entre la forme nette et la forme quasi nette est crucial pour une planification précise de la production et une estimation des coûts.

L"usinage CNC secondaire devient obligatoire lorsque des caractéristiques spécifiques nécessitent des tolérances plus strictes que celles que le moulage peut fournir. Les filetages taraudés, par exemple, ne peuvent pas être coulés directement et doivent être percés et taraudés après éjection. Les surfaces de contact ultra-précises, telles que celles requises pour les joints fluides ou les blocs moteurs, nécessitent une opération de surfaçage rapide pour garantir une planéité parfaite. De même, les contre-dépouilles qui emprisonneraient la pièce dans le moule, ou les ajustements de roulements nécessitant une concentricité extrême, nécessitent des opérations soustractives secondaires. L"objectif est de couler 95 % de la pièce et d"usiner uniquement les 5 % critiques.

La préparation de la surface est un autre facteur de post-traitement. Bien que la finition hors du moule soit lisse, de nombreuses applications nécessitent des traitements de surface supplémentaires pour une durabilité ou une esthétique améliorée. La surface naturelle accepte facilement diverses finitions. Le revêtement en poudre offre un extérieur durable et coloré adapté aux biens de consommation et aux équipements industriels. L"anodisation améliore la résistance à la corrosion et la dureté de la surface, bien que la teneur élevée en silicium de certains alliages de coulée puisse affecter l"aspect cosmétique de la couche anodisée. Les revêtements de conversion au chromate sont fréquemment appliqués pour améliorer l’adhérence de la peinture et fournir une couche de base de protection contre la corrosion.

• Perçage et taraudage pour fixations filetées.

• Fraisage de précision pour les rainures de joints toriques et les joints fluides.

• Opérations d"alésage pour tourillons à tolérance serrée.

• Ébavurage vibratoire pour éliminer les arêtes vives le long du plan de joint.

Évaluation du moulage sous pression par rapport aux méthodes de production alternatives

Lors de la sélection d"un processus de fabrication, les ingénieurs doivent peser les exigences spécifiques de leur projet par rapport aux capacités des différentes méthodes. La comparaison du moulage haute pression à l’usinage CNC met en évidence un contraste frappant en termes d’évolutivité et d’utilisation des matériaux. L"usinage CNC est soustractif, c"est-à-dire qu"il sculpte une pièce à partir d"une billette solide, ce qui entraîne un gaspillage de matière important. Il est très flexible et idéal pour le prototypage ou les séries à faible volume où les coûts d"outillage ne peuvent être justifiés. À l’inverse, le moulage est un processus de type additif concernant l’efficacité des matériaux ; le métal en fusion est placé exactement là où cela est nécessaire. Il domine dans les scénarios de production de masse où la vitesse de production et le minimum de déchets de matériaux dépassent l"investissement initial en outillage.

La comparaison de l"injection haute pression avec le moulage en sable et le moulage à modèle perdu révèle des avantages distincts en termes de temps de cycle et de qualité de surface. Le moulage au sable est excellent pour les composants massifs et lourds et pour la production en faible volume car l"outillage est peu coûteux, mais il souffre de temps de cycle lents, d"une mauvaise précision dimensionnelle et de finitions de surface rugueuses. Le moulage à modèle perdu offre une excellente précision et peut traiter des métaux ferreux, mais le processus en plusieurs étapes est long et laborieux. L"injection à haute pression offre une vitesse de production supérieure, une douceur de surface inégalée et des tolérances constantes, ce qui en fait le choix évident pour les pièces métalliques légères et en grand volume.

Le choix entre le moulage de métal et le moulage par injection de plastique se résume souvent à des exigences mécaniques et thermiques. Les deux processus utilisent des principes d’injection à haute pression similaires et nécessitent des investissements importants en outillage. Cependant, les pièces métalliques offrent une résistance thermique bien supérieure, leur permettant de fonctionner dans des environnements à haute température où les plastiques fondraient ou se déformeraient. Le métal offre également une plus grande rigidité mécanique, une plus grande résistance aux chocs et une qualité de produit perçue supérieure. Le moulage par injection de plastique est préférable lorsqu"une réduction de poids extrême, une isolation électrique ou des coûts de pièces très faibles sont les principaux facteurs déterminants, à condition que les exigences mécaniques soient faibles.

Risques de mise en œuvre et conception pour la fabricabilité (DFM)

Malgré ses avantages, le moulage de métaux sous haute pression comporte des risques inhérents de mise en œuvre qui doivent être gérés grâce à une ingénierie minutieuse. Le risque le plus important est le piégeage de gaz et le retrait de la porosité. Le métal en fusion étant injecté à des vitesses élevées, l"air peut rester emprisonné dans la cavité du moule, formant des vides microscopiques dans la pièce solidifiée. Le retrait de la porosité se produit lorsque le métal refroidit et se contracte. Les stratégies d"atténuation comprennent la coulée assistée par vide pour évacuer l"air avant l"injection, une conception méticuleuse des portes et des canaux pour contrôler le flux de métal, ainsi que le placement stratégique de puits de trop-plein pour capturer le métal turbulent rempli d"air en dehors de la géométrie principale de la pièce.

Concevoir pour ce processus nécessite de naviguer dans des contraintes contre-intuitives. Un bloc de métal solide et épais peut sembler simple à fabriquer, mais lors du moulage, les sections transversales épaisses refroidissent lentement, entraînant une porosité interne importante et des marques d"affaissement en surface. À l’inverse, les structures complexes utilisant des parois minces soutenues par des nervures internes sont beaucoup plus faciles à couler. Ils refroidissent rapidement et uniformément, ce qui donne des pièces plus solides et sans défauts. Le strict respect des règles DFM est obligatoire. Les ingénieurs doivent maintenir une épaisseur de paroi uniforme sur toute la pièce, incorporer des angles de dépouille généreux pour permettre une éjection facile du moule et appliquer des rayons appropriés à tous les coins internes et externes pour éviter les concentrations de contraintes et favoriser un écoulement fluide du métal.

Les délais de livraison des outillages présentent un risque d’échéancier important. La création, le durcissement et la validation d"un moule en acier complexe prennent généralement 4 à 12 semaines. Une fois l’outil découpé, les modifications sont exceptionnellement difficiles, longues et coûteuses. L"ajout de matière à un moule nécessite du soudage et du réusinage, ce qui peut compromettre l"intégrité de l"outil. Le retrait de la matière du moule est plus facile mais entraîne néanmoins des retards. Ce calendrier rigide souligne la nécessité absolue d’un prototypage rigoureux. Les équipes d"ingénierie doivent valider minutieusement leurs conceptions à l"aide de l"impression 3D ou de l"usinage CNC avant de publier les fichiers CAO finaux pour la production d"outils.

1. Maintenez une épaisseur de paroi uniforme pour éviter un refroidissement inégal et des marques d"évier.

2. Appliquez un angle de dépouille minimum de 1 à 2 degrés sur tous les murs verticaux.

3. Utilisez des congés et des rayons généreux sur les coins internes pour réduire les concentrations de contraintes.

4. Évitez les volumes solides massifs ; Évidez-les et utilisez des nervures pour le support structurel.

Conclusion

L’injection d’aluminium à haute pression constitue le choix de fabrication optimal pour la production de masse lorsque les conceptions exigent des composants métalliques complexes et légers et que le volume de production justifie l’investissement initial en outillage. Il comble le fossé entre l’intégrité structurelle du métal et la production à grande vitesse généralement associée aux plastiques, offrant ainsi une voie très efficace vers une production à grande échelle.

1. Finalisez vos modèles CAO en garantissant le strict respect des exigences uniformes en matière d’épaisseur de paroi et d’angle de dépouille.

2. Réalisez un examen complet de la conception pour la fabricabilité (DFM) avec un partenaire de fabrication spécialisé pour identifier les risques de porosité.

3. Demandez une demande de prix détaillée qui sépare clairement les coûts d"outillage initiaux du prix à la pièce en cours.

4. Produisez des prototypes usinés CNC pour valider la forme, l’ajustement et la fonction avant d’autoriser la découpe de moules en acier.

FAQ

Q : Quel est le volume de production minimum requis pour justifier le moulage sous pression d’aluminium ?

R : Le procédé devient généralement économiquement viable à des volumes de production compris entre 5 000 et 10 000 unités. En dessous de ce seuil, le coût initial élevé de fabrication du moule en acier trempé dépasse les économies réalisées. À des volumes plus élevés, le coût de l’outillage est amorti sur des milliers de pièces, ce qui se traduit par un coût unitaire exceptionnellement bas.

Q : Les pièces moulées sous pression en aluminium peuvent-elles être soudées ?

R : Le soudage de pièces moulées standard est très difficile en raison de la porosité interne du gaz. La chaleur extrême du soudage provoque la dilatation des gaz piégés, entraînant des évents et des joints fragiles. Si le soudage est obligatoire, des procédés spécifiques à faible porosité, tels que le moulage sous vide, doivent être utilisés pour minimiser les vides internes.

Q : Combien de temps faut-il pour fabriquer un moule de moulage sous pression ?

R : Le délai de livraison standard varie de 4 à 12 semaines. Ce délai comprend la conception finale du moule, l"usinage CNC des blocs d"acier trempé, le traitement thermique, le polissage et la production des échantillons d"inspection du premier article (FAI) pour vérifier l"exactitude dimensionnelle.

Q : Pourquoi les angles de dépouille sont-ils nécessaires dans le moulage sous pression ?

R : Les angles de dépouille sont de légères conicités appliquées aux parois verticales de la conception de la pièce. Ils sont essentiels car le métal rétrécit légèrement en refroidissant, agrippant le noyau du moule. Les angles de dépouille permettent à la pièce de se libérer en douceur lors de l"éjection, évitant ainsi le grippage, les dommages de surface et l"usure excessive de l"outillage.

Q : L’aluminium moulé sous pression est-il plus résistant que l’aluminium usiné CNC ?

R : Les pièces usinées CNC découpées dans de la billette d"aluminium solide possèdent généralement une résistance mécanique et une uniformité structurelle supérieures. Cependant, les alliages moulés offrent une résistance plus que suffisante pour la plupart des applications structurelles. Le moulage offre un rapport résistance/poids très efficace à une fraction du coût d’une production en grand volume.

Q : Quel est l’alliage d’aluminium le plus couramment utilisé dans le moulage sous pression ?

R : L’A380 est l’alliage le plus largement utilisé dans l’industrie. Il offre un équilibre optimal entre une excellente coulabilité, de fortes propriétés mécaniques, une bonne conductivité thermique et une stabilité dimensionnelle, ce qui le rend très polyvalent pour une large gamme d"applications automobiles, électroniques et industrielles.
