Dans la fabrication de métaux en grand volume, l’équilibre entre le volume unitaire, la précision dimensionnelle et la résistance des matériaux dicte la viabilité d’une gamme de produits. La sélection d'un processus de fabrication incompatible pour les composants métalliques entraîne des dépenses d'outillage prohibitives, une mise à l'échelle unitaire inacceptable ou des défaillances structurelles dues à la porosité et à un mauvais contrôle des tolérances. Pour les responsables des achats et les ingénieurs produits, déterminer s’il faut s’engager dans le moulage sous pression nécessite une évaluation rigoureuse des seuils de volume de production, des propriétés des matériaux et des normes de conformité spécifiques au secteur. Ce guide détaille les critères techniques et économiques de spécification de ces composants de fabrication, en se concentrant sur l'application pratique et les réalités de production en usine.
Le volume dicte la viabilité : les dépenses d"investissement initiales élevées (CapEx) pour les moules en acier trempé nécessitent des séries de production dépassant généralement 5 000 à 10 000 unités pour atteindre un seuil de rentabilité viable par rapport à l"usinage CNC.
Contraintes matérielles : Le moulage sous pression est strictement limité aux métaux non ferreux (alliages d"aluminium, de zinc, de magnésium et de cuivre) en raison des limitations du point de fusion des matrices en acier.
Conception pour la fabricabilité (DFM) : des pièces moulées sous pression réussies nécessitent le strict respect d"épaisseurs de paroi uniformes, d"angles de dépouille et d"aérations stratégiques pour atténuer les risques inhérents tels que la porosité des gaz et le retrait.
Réalités post-traitement : Même si le moulage sous pression donne d"excellentes pièces en forme nette, les surfaces de contact de haute précision nécessitent souvent des opérations d"usinage CNC secondaires.
La physique fondamentale de cette méthode de fabrication repose sur le forçage d’alliages non ferreux fondus dans des matrices en acier trempé sous une pression hydraulique extrême. Cette injection à grande vitesse garantit que le métal liquide remplit rapidement des cavités complexes avant de se solidifier, ce qui donne lieu à des formes très denses et dimensionnellement précises. Contrairement aux méthodes de coulée par gravité, la pression intense tasse étroitement le métal contre les parois du moule. Cette action capture des détails fins et permet d"obtenir d"excellentes finitions de surface dès la sortie de l"outil. Nous le constatons quotidiennement sur le terrain : une matrice bien entretenue fonctionnant à une pression optimale produit des pièces qui nécessitent un minimum de retouches de surface.
Le cycle de production se déroule en cinq étapes distinctes et hautement automatisées. Les opérateurs surveillent de près ces étapes pour maintenir les taux de rendement et éviter d’endommager les outils.
Préparation et lubrification : des pulvérisateurs automatisés recouvrent les cavités de la filière avec un agent de démoulage à base d'eau. Ce revêtement contrôle le gradient thermique de l'acier et empêche l'alliage fondu de se souder au moule, garantissant ainsi une éjection fluide des pièces.
Serrage : Les deux moitiés de la matrice en acier se verrouillent ensemble sous l'effet d'une force hydraulique massive. Les machines ont une force de serrage allant de 400 à plus de 4 000 tonnes pour résister à la pression interne du métal entrant sans clignoter.
Injection : le métal en fusion pénètre dans la cavité du moule à grande vitesse. La vitesse est critique. La cavité doit se remplir complètement en quelques millisecondes avant qu'une partie du métal ne commence à geler et à créer des fermetures à froid.
Refroidissement et solidification : le composant se solidifie rapidement dans la matrice refroidie à l'eau. Les canaux de refroidissement internes conformes évacuent la chaleur des sections épaisses pour éviter les vides de retrait.
Éjection et découpe : la machine s'ouvre et les broches d'éjection poussent le composant solidifié hors du moule. La pièce nouvellement formée, complétée par l'excédent de matériau de canal, de porte et de flash, est transférée vers une presse à découper où les opérateurs cisaillent les déchets pour les recycler.
Les machines utilisées pour produire des pièces moulées sous pression se répartissent en deux classifications principales basées sur le point de fusion de l'alliage.
Machines à chambre chaude : utilisées exclusivement pour les métaux à bas point de fusion comme le zinc et le plomb. Le mécanisme d’injection est immergé en permanence dans un pot de métal en fusion. Cette alimentation directe permet des temps de cycle extrêmement rapides, produisant parfois plusieurs pièces par minute. L'usure des outils est minime car les températures restent relativement basses.
Machines à chambre froide : requises pour les métaux à point de fusion élevé comme l'aluminium et le cuivre. Si vous conserviez ces métaux dans une chambre chaude, ils dégraderaient rapidement le système de pompage en acier immergé. Au lieu de cela, une poche automatisée transfère la quantité exacte de métal en fusion nécessaire pour un tir dans une chambre froide juste avant qu'un piston hydraulique ne le force dans la matrice.
La spécification d"un composant pour ce processus nécessite d"aligner la conception sur des critères de réussite spécifiques. La méthode excelle dans la production de pièces de petite à moyenne taille présentant des géométries complexes, des parois minces et une exigence stricte de répétabilité élevée sur des milliers de cycles. Lorsqu"une conception exige une rigidité structurelle combinée à des caractéristiques internes complexes qu"il serait impossible d"usiner efficacement, le formage des métaux par injection devient le choix logique. Vous obtenez la résistance du métal avec la flexibilité de conception habituellement réservée aux plastiques moulés par injection.
La comparaison de ce processus avec des méthodes de fabrication alternatives met en évidence ses avantages stratégiques et ses limites sur le site de production.
Processus de fabrication | Investissement en outillage | Coût unitaire à grande échelle | Finition de surface | Meilleure application |
|---|---|---|---|---|
Injection haute pression | Élevé (acier trempé) | Très faible | Excellent (forme nette) | Pièces non ferreuses complexes et en grand volume |
Usinage CNC | Aucun (luminaires uniquement) | Élevé (déchets de matériaux) | Supérieur | Pièces à faible volume et de très haute précision |
Moulage au sable | Faible (moisissures de sable) | Moyen | Brut (nécessite un usinage) | Composants massifs et lourds en fer ou en acier |
Moulage d"investissement | Moyen | Élevé (à forte intensité de main d"œuvre) | Très bien | Pièces ferreuses complexes, volume faible à moyen |
Par rapport à l’usinage CNC, le principal différenciateur est le modèle économique. L"usinage ne nécessite aucun outillage initial, mais entraîne un coût unitaire statique élevé en raison du gaspillage de matériaux et du temps de machine. Le moulage nécessite un investissement initial massif dans des moules en acier, mais le coût unitaire chute précipitamment à mesure que le volume augmente. Lorsqu"elle est comparée au moulage au sable et au moulage de précision, la méthode à haute pression offre des finitions de surface bien supérieures et des tolérances dimensionnelles plus strictes. La coulée au sable laisse une surface rugueuse et granuleuse et nécessite un usinage important. Le moulage à modèle perdu implique des cycles lents et à forte intensité de main-d"œuvre. L"injection à haute pression produit des pièces en forme nette en quelques secondes, réduisant considérablement les temps de cycle et les taux de rebut.
Par rapport au moulage par injection de métal (MIM), les différences résident dans l"échelle et les propriétés des matériaux. MIM vous limite à des pièces très petites et très complexes et repose sur un processus de retrait de liant et de frittage qui peut entraîner un retrait imprévisible. L"injection de métal liquide à haute pression s"adapte à des composants beaucoup plus gros, offre des vitesses de cycle plus rapides et offre une intégrité structurelle supérieure pour les applications porteuses.
La tendance à l’allègement domine les secteurs de l’automobile et de l’aérospatiale. Les constructeurs doivent continuellement réduire le poids des véhicules pour répondre à des normes strictes d’efficacité énergétique, se conformer aux réglementations sur les émissions et étendre la portée des batteries des véhicules électriques (VE). Le remplacement des composants lourds en fonte ou en acier assemblés par des pièces moulées non ferreuses légères et monobloc est une stratégie principale pour atteindre ces objectifs de réduction de poids sans sacrifier l"intégrité structurelle. Nous voyons des sous-ensembles entiers regroupés en pièces moulées uniques pour gagner du poids et du temps d"assemblage.
Des applications automobiles spécifiques dépendent fortement de cette méthode de fabrication. Les blocs-cylindres, les carters d’huile, les blocs moteurs et les carters de transmission sont des produits de base traditionnels. À l’ère moderne, l’accent s’est déplacé vers les supports structurels et les carters de moteur EV complexes. Ces composants nécessitent une excellente gestion thermique pour dissiper la chaleur générée par les transmissions électriques, propriété inhérente à certains alliages d’aluminium.
La sécurité et l’intégrité structurelle restent primordiales. Les pièces moulées liées aux chocs doivent présenter des caractéristiques de déformation prévisibles pour absorber l"énergie d"impact. Les ingénieurs doivent sélectionner soigneusement les alliages et contrôler le processus de fabrication pour minimiser la porosité, en garantissant que les composants finaux possèdent la capacité de charge et la résistance aux chocs requises par les normes strictes de sécurité des transports. La coulée assistée sous vide est souvent obligatoire pour ces nœuds structuraux.
Dans les secteurs de l’électronique grand public et des télécommunications, la demande de conceptions ultra-compactes introduit de sérieux défis thermiques et électromagnétiques. Les appareils intègrent des processeurs de plus en plus puissants dans des formats de plus en plus petits. Les boîtiers métalliques fabriqués par injection haute pression ont un double objectif. Ils agissent comme un châssis structurel robuste tout en offrant un blindage EMI/RFI intégré et une dissipation thermique très efficace.
Les applications électroniques spécifiques incluent les boîtiers de stations de base de télécommunications, qui doivent résister à des environnements extérieurs difficiles tout en gérant d"immenses charges thermiques. À l’intérieur des appareils grand public, vous trouverez des châssis d’ordinateurs portables et des supports de cadre internes pour smartphones. Ces composants nécessitent une rigidité extrême pour protéger les composants fragiles en verre et en silicium des forces de flexion et d"impact. Le magnésium est souvent le métal de prédilection ici pour son rapport poids/rigidité.

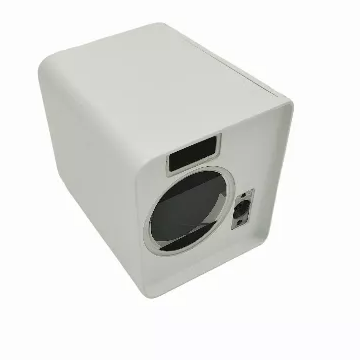

Les normes relatives aux surfaces cosmétiques sont tout aussi cruciales pour les produits destinés aux consommateurs. La possibilité de couler des parois extrêmement fines permet d"obtenir des profils d"appareils élégants. La surface telle que coulée doit facilement accepter les finitions esthétiques et protectrices. Les composants subissent fréquemment une anodisation, un placage ou une peinture, nécessitant une finition de surface sans défaut dès la sortie du moule pour éviter les rejets esthétiques. Toutes les marques d"écoulement ou les fermetures à froid apparaîtront à travers une couche de poudre.

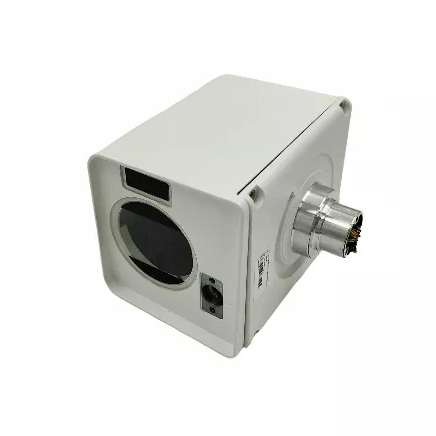

Les environnements industriels exigent une protection environnementale robuste. Les composants électroniques internes sensibles, les capteurs et les assemblages mécaniques nécessitent des boîtiers durables, résistants à la corrosion et à la poussière. Les pièces moulées en métal constituent une barrière rigide et impénétrable contre les contaminants, l"humidité et les impacts physiques dans les usines, que les plastiques ne peuvent tout simplement pas égaler sur une longue durée de vie.
Les applications industrielles spécifiques couvrent une large gamme d’équipements lourds. Les corps de pompe, les corps d"outils pneumatiques, les châssis d"équipement de diagnostic et les corps de vannes complexes sont couramment fabriqués à l"aide de cette méthode. Ces pièces comportent souvent des canaux de fluide internes complexes et nécessitent des pressions d"éclatement élevées. Vous avez besoin de paramètres de fabrication étroitement contrôlés pour garantir des murs denses et sans fuite.
Les dispositifs médicaux introduisent un autre niveau de complexité en termes de normes réglementaires et de propreté. Les composants moulés utilisés dans les outils chirurgicaux ou les machines de diagnostic doivent résister à des cycles de stérilisation répétés, y compris des essuyages chimiques agressifs et un autoclavage à haute température. Les alliages et traitements de surface sélectionnés doivent être biocompatibles si nécessaire et hautement résistants à la dégradation chimique pour répondre aux réglementations strictes de l"industrie médicale.
L"aluminium est le matériau dominant de l"industrie, apprécié pour son rapport résistance/poids exceptionnel. Les alliages comme l"A380 et l"A360 maintiennent une stabilité dimensionnelle élevée même à des températures de fonctionnement élevées. L"aluminium offre une excellente conductivité thermique et électrique, ce qui en fait le choix par défaut pour les dissipateurs thermiques, les composants de moteur et les boîtiers électroniques. Il s"usine bien, permettant des opérations secondaires précises sur les surfaces de contact.
L"aluminium présente des compromis de fabrication spécifiques. Il a un point de fusion élevé et une forte affinité chimique pour le fer, ce qui le rend susceptible d"être soudé à la matrice en acier lors de l"injection. Pour éviter une dégradation rapide des outils, l"aluminium doit être traité dans des machines à chambre froide. Ce processus de coulée augmente légèrement les temps de cycle par rapport à l"alimentation continue des installations à chambre chaude. La durée de vie des matrices est également plus courte, nécessitant généralement un remplacement ou une révision majeure autour de 100 000 tirs.
Les alliages de zinc, en particulier la série Zamak, offrent une ductilité supérieure et une résistance élevée aux chocs. Le principal avantage du zinc est sa fluidité. Il peut remplir des détails extrêmement complexes à parois minces avec des angles de dépouille minimes. En raison de son point de fusion plus bas, le zinc est traité via des machines à chambre chaude. Cela permet des temps de cycle ultra-rapides et une durée de vie exceptionnelle des outils, les matrices en acier dépassant souvent un million de cycles avant de devoir être remplacées.
Les compromis pour le zinc concernent le poids et les limites thermiques. Le zinc est nettement plus lourd que l’aluminium, ce qui l’exclut pour les applications strictes d’allègement. Le zinc subit une perte notable de résistance mécanique et flue à des températures élevées, limitant généralement son utilisation aux environnements fonctionnant en dessous de 200°F (93°C). Il est excellent pour la quincaillerie décorative et les petits engrenages mécaniques.
Le magnésium est le métal structurel le plus léger disponible, ce qui le rend hautement recherché pour l"aérospatiale et l"électronique portable. Les alliages comme l"AZ91D offrent une excellente usinabilité, des rapports résistance/poids élevés et des capacités supérieures de moulage à paroi mince. Il offre la rigidité du métal à un poids plus proche des plastiques denses. Il amortit également exceptionnellement bien les vibrations.
Les inconvénients du magnésium se concentrent sur le coût et la manipulation. La matière première est plus chère que l’aluminium ou le zinc. Le magnésium nécessite un outillage spécialisé et des protocoles de sécurité stricts en raison de risques graves d"inflammabilité. La poussière et les copeaux de magnésium générés lors de l"usinage secondaire sont hautement combustibles et nécessitent des systèmes d"extraction et de suppression spécialisés dans l"usine.
L’investissement initial pour les moules en acier représente la barrière à l’entrée la plus importante pour ce processus de fabrication. Les facteurs de coûts pour la création de matrices sont importants. Les moules doivent être usinés à partir d"acier à outils de haute qualité, tel que le H13, pour résister aux chocs thermiques et aux immenses pressions de serrage. La complexité des moules augmente considérablement les coûts. Des fonctionnalités telles que les curseurs à action latérale pour les contre-dépouilles, les poussoirs hydrauliques et les conceptions multi-empreintes nécessitent une ingénierie complexe et un usinage de précision.
Les matrices modernes intègrent souvent des canaux de refroidissement conformes. Ces conduites d"eau internes complexes suivent les contours de la pièce pour assurer un refroidissement rapide et uniforme, ce qui réduit les temps de cycle et minimise la déformation. Bien que ces fonctionnalités augmentent le coût initial, elles sont essentielles pour maximiser l’efficacité de la production et maintenir des tolérances serrées sur les longues séries.
Comprendre la durée de vie et l’amortissement des outils est essentiel pour la planification financière. Le cycle de vie attendu d’une matrice dépend fortement de l’alliage choisi. Les matrices en zinc, fonctionnant à des températures plus basses, peuvent durer plus d"un million de tirs. Les matrices en aluminium subissent des contraintes thermiques sévères et nécessitent généralement une remise à neuf ou un remplacement majeur après 100 000 à 150 000 tirs. Vous devez amortir ce coût d"outillage sur le volume de production attendu pour déterminer le véritable coût par pièce.
L"évaluation de la viabilité financière nécessite un cadre de comparaison complet par rapport à des méthodes alternatives telles que l"usinage CNC sur différents niveaux de volume. À 1 000 unités, le coût initial élevé de l’outillage de fonderie fait généralement de l’usinage CNC le choix le plus économique. À mesure que les volumes approchent les 10 000 unités, les temps de cycle rapides et le faible gaspillage de matériaux de coulée commencent à compenser l’investissement initial dans le moule. À 100 000 unités, le moulage devient nettement plus rentable.
Une analyse précise du seuil de rentabilité ne doit pas seulement prendre en compte le temps machine et les matières premières. Les opérations secondaires et les facteurs de rebut influencent fortement le coût unitaire final. Si une pièce moulée nécessite un usinage CNC secondaire approfondi pour atteindre des tolérances serrées sur les surfaces de contact, le coût unitaire augmente. La possibilité de recycler les chutes de fonderie (canaux, bavures et pièces rejetées) directement dans le four de fusion permet une récupération significative des coûts de matériaux que l"usinage ne peut égaler.
Les réalités physiques de l’injection haute pression introduisent intrinsèquement des risques de défauts. La porosité gazeuse se produit lorsque l"air à l"intérieur de la cavité du moule ou les gaz provenant des lubrifiants vaporisés sont piégés dans le flux turbulent du métal en fusion entrant. Le retrait de porosité se produit pendant la phase de solidification. À mesure que le métal refroidit et se contracte, des vides peuvent se former dans des sections plus épaisses isolées du flux de métal liquide sous pression.
Les stratégies d’atténuation industrielles sont essentielles pour produire des composants structurellement solides. Les systèmes assistés par vide évacuent l"air de la cavité de la matrice quelques millisecondes avant l"injection, réduisant ainsi considérablement la porosité du gaz. Les techniques de moulage par compression appliquent une pression élevée et soutenue pendant la solidification pour alimenter le métal en fusion dans les zones de retrait. Les ingénieurs utilisent un logiciel avancé de modélisation des écoulements thermiques et fluides pendant la phase DFM pour optimiser les conceptions de portes et de ventilation, garantissant ainsi un écoulement fluide du métal et une solidification directionnelle.
L’établissement de tolérances réalistes est crucial pour gérer les coûts du projet. Bien que le processus soit très précis, les tolérances linéaires et dimensionnelles « telles que coulées » oscillent généralement autour de ±0,002 pouce par pouce. Attendre des tolérances plus strictes dès la sortie du moule entraînera des taux de rejet élevés et une usure inutile des outils. Vous devez concevoir en gardant à l’esprit les limites du processus.
La spécification des opérations secondaires fait partie intégrante du flux de travail de fabrication. L"usinage CNC secondaire est obligatoire lorsque la conception nécessite des caractéristiques qui ne peuvent pas être moulées, telles que des filetages internes taraudés, des sièges de roulement à haute tolérance ou des rainures de joint torique de précision pour les joints fluides. Concevoir la pièce pour minimiser ces opérations secondaires est un principe clé de réduction des coûts.
Des traitements de surface sont appliqués pour améliorer les performances et l’esthétique. En fonction de l"alliage et de l"application, les pièces peuvent subir une anodisation pour une dureté de surface accrue, un revêtement en poudre ou un revêtement électronique pour une protection durable de l"environnement, ou encore une galvanoplastie pour un attrait esthétique et un blindage EMI. La qualité du moulage sous-jacent dicte directement le succès de ces étapes de finition finale. Une surface poreuse dégagera des gaz lors du revêtement en poudre, provoquant des cloques.
Pour exploiter avec succès ce processus de fabrication à grand volume, les équipes d’ingénierie et d’approvisionnement doivent aligner leurs paramètres de conception sur les réalités physiques et économiques de la méthode. Suivez ces étapes concrètes pour aller de l’avant :
Vérifiez vos volumes de production projetés pour vous assurer qu’ils dépassent le seuil de 5 000 unités nécessaire pour amortir efficacement l’investissement initial en outillage en acier.
Effectuez un examen DFM rigoureux dès le début de la phase de conception, en vous concentrant sur des épaisseurs de paroi uniformes et en éliminant les contre-dépouilles inutiles pour simplifier la conception des moules.
Sélectionnez votre alliage en fonction strictement de l"environnement d"exploitation, en équilibrant la conductivité thermique de l"aluminium, les temps de cycle rapides du zinc ou les propriétés de légèreté du magnésium.
Identifiez dès le départ toutes les surfaces de contact critiques et les caractéristiques de tolérance serrées, et budgétisez les opérations d"usinage CNC secondaires nécessaires.
R : Le coût élevé des moules en acier trempé nécessite généralement une production minimale de 5 000 à 10 000 unités pour atteindre un seuil de rentabilité viable par rapport à l"usinage CNC.
R : Non. Le processus est limité aux métaux non ferreux tels que l’aluminium, le zinc et le magnésium. Les métaux ferreux ont des points de fusion trop élevés et pourraient fondre ou endommager gravement les moules en acier utilisés pour l"injection.
R : Une épaisseur de paroi uniforme est essentielle. Les sections épaisses refroidissent plus lentement que les sections minces, ce qui entraîne un retrait de la porosité interne et une déformation de la surface externe. Les conceptions doivent conserver une épaisseur constante et utiliser des nervures pour le support structurel au lieu d"une masse solide.
R : Pas toujours, mais c’est très courant. Bien que le processus produise des formes presque nettes, les éléments nécessitant une précision extrême, tels que les ajustements à la presse des roulements, les rainures de joints toriques ou les trous filetés, nécessitent généralement un usinage CNC secondaire.
R : La porosité des gaz se produit lorsque l"air à l"intérieur de la cavité du moule ou les gaz provenant des lubrifiants de matrice vaporisés sont piégés par le flux turbulent et à grande vitesse du métal en fusion avant de pouvoir s"échapper par le système de ventilation du moule.
